漢鐘集團于1994年成立辦事處，2007年深圳A股上市。濟南、廣州、南京、重慶分公司相繼設立，子公司浙江漢聲、上?？旅?、香港漢鐘、越南漢鐘、韓國漢鐘、浙江柯茂陸續創立。這一切體現了漢鐘人27年來用汗水辛勤耕耘的成果。
跨越27年的歷史，開啟全球性企業新未來
Hanbell 6系列:

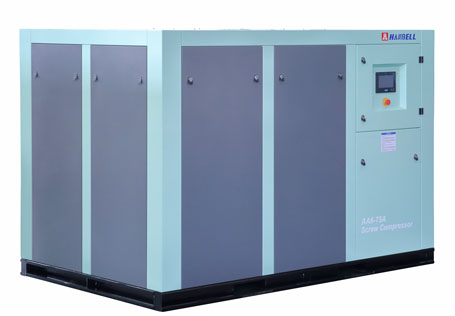

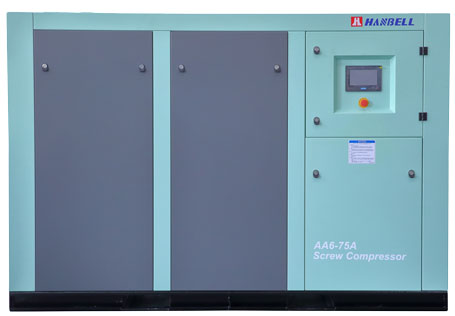

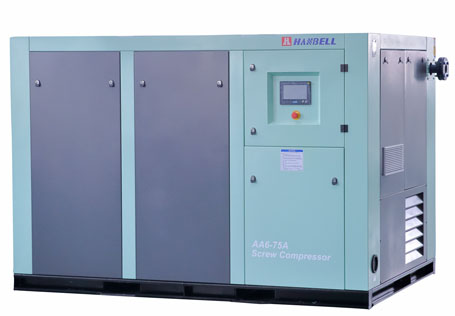

AA6直聯傳動機組系列

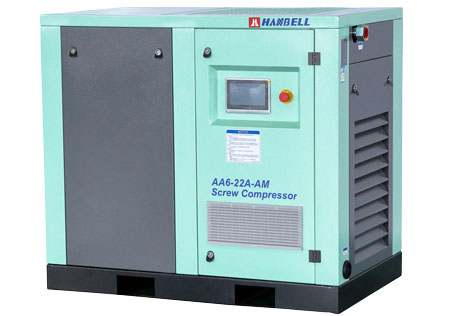

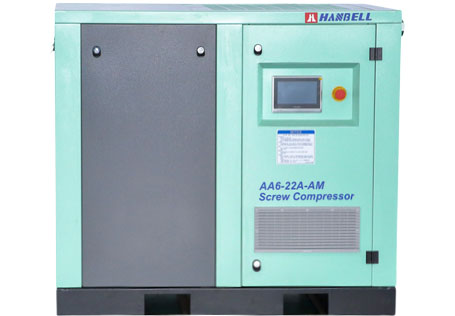

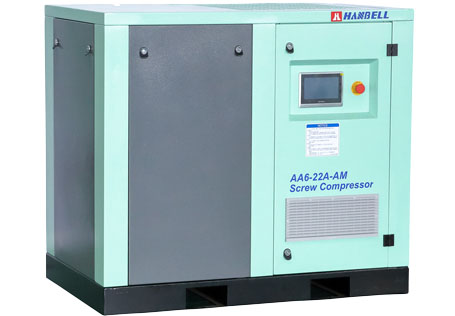

AA6直聯永磁變頻機組系列
主要參數：
功率段：7.5～355kW
排氣量：1.1～65.0m3/min
工作壓力：0.8～1.3MPa
1.外觀美觀大方、整機占地面積小，平臺及零件通用性高。
2.直聯傳動、搭載高效品牌電機、效率高，可靠性好，轉速低、穩定性好。
3.進氣系統采用高效過濾器，旋風分離+納米涂層精密過濾，過濾精度達到1um。
4.鋼管+平面/撓性接頭設計、有效防止管路泄漏。
5.軸流風機冷卻系統，結構精簡又可靠，耐用性強。
離心風機冷卻系統，獨特品字形冷卻器設計，節能，可靠性高。
6.進氣系統采用高效過濾器，旋風分離+納米涂層精密過濾，過濾精度達到1um。
| 型號 （Model） | 電機功率 （kW） | 排氣壓力 （bar） | 容積流量 （m3/min） | 出口尺寸 （inch） | 機組凈重 （kg） | 外形尺寸 （L*W*H）mm |
| AA6-22A | 22 | 8 | 3.7 | Rp1 | 620 | 1380*850*1160 |
| 10 | 3.0 | |||||
| 13 | 2.9 | |||||
| AA6-37A | 37 | 8 | 6.8 | Rp1-1/2 | 860 | 1500*1000*1330 |
| 10 | 4.7 | |||||
| 13 | 4.6 | |||||
| AA6-45A | 45 | 8 | 8.0 | Rp1-1/2 | 1420 | 1500*1000*1330 |
| 10 | 6.5 | |||||
| 13 | 5.5 | |||||
| AA6-55A | 55 | 8 | 9.8 | DN50 | 1450 | 1900*1500*1600 |
| 10 | 7.7 | |||||
| 13 | 6.5 | |||||
| AA6-75A | 75 | 8 | 13.1 | DN50 | 2040 | 2500*1600*1700 |
| 10 | 9.5 | |||||
| 13 | 9.0 | |||||
| AA6-90A | 90 | 8 | 16.8 | DN65 | 2050 | 2500*1600*1700 |
| 10 | 12.6 | |||||
| 13 | 11.6 | |||||
| AA6-110A | 110 | 8 | 20.0 | DN80 | 3070 | 2600*1850*1800 |
| 10 | 15.1 | |||||
| 13 | 12.1 | |||||
| AA6-132A | 132 | 8 | 23.2 | DN80 | 3050 | 2600*1850*1800 |
| 10 | 19.0 | |||||
| 13 | 15.4 | |||||
| AA6-160A | 160 | 8 | 28.2 | DN100 | 3990 | 3280*1880*2120 |
| 10 | 22.3 | |||||
| 13 | 19.1 | |||||
| AA6-185A | 185 | 8 | 32.3 | DN100 | 4200 | 3280*1880*2120 |
| 10 | 26.5 | |||||
| 13 | 21.8 | |||||
| AA6-200A | 200 | 8 | 35.6 | DN100 | 4480 | 3050*2000*2000 |
| 10 | 31.3 | |||||
| 13 | 24.5 | |||||
| AA6-220A | 220 | 8 | 38.4 | DN100 | 6000 | 3450*2000*2150 |
| 10 | 33.5 | |||||
| 13 | 28.2 | |||||
| AA6-250A | 250 | 8 | 42.6 | DN125 | 6010 | 3500*2100*2150 |
| 10 | 38.0 | |||||
| 13 | 33.3 | |||||
| AA6-280A | 280 | 8 | 47.0 | DN125 | 6700 | 3500*2100*2150 |
| 10 | 42.6 | |||||
| 13 | 37.8 | |||||
| AA6-315A | 315 | 8 | 52.3 | DN125 | 7000 | 3500*2100*2150 |
| 10 | 46.3 | |||||
| 13 | 42.4 | |||||
| AA6-355A | 355 | 8 | 65.0 | DN125 | 8000 | 4500*2150*2250 |
| 10 | 51.7 | |||||
| 13 | 46.1 |
1.上述技術參數依據ISO1217，吸氣溫度：20℃；相對濕度：60%；吸氣壓力：0.1MPa。
2.除上述各機型：0.3MPa~1.6MPa參數選型，請接洽漢鐘銷售人員。
3.除標準電壓為380V，三相，50HZ，若有需求其他規格，請接洽漢鐘銷售人員。
4.各系列均備有水冷式機型，請接洽漢鐘銷售人員。
5.本公司持有所有規范之設計修改權利，最終參數以實際為準。
1.外觀美觀大方，整機占地面積小，平臺及零件通用性高。
2.改進型冷卻器面積富裕度大，排氣溫度低。
3.采用雙變頻控制，主機變頻+風機變頻，運行更節能。
4.在不拆卸機頭或電機情況下，方便服務人員更換聯軸器彈性體。
5.采用永磁變頻電機，具有效率高、啟動轉矩大、結構合理、外形新穎美觀等特點。
6.進氣系統采用高效過濾器，旋風分離+納米涂層精密過濾，過濾精度達到1um。
| 型號 （Model） | 電機功率 （kW） | 排氣壓力 （bar） | 容積流量 （m3/min） | 出口尺寸 （inch） | 機組凈重 （kg） | 外形尺寸 （L*W*H）mm |
| AA6-08A-AM | 7.5 | 8 | 0.4~1.1 | Rp3/4 | 320 | 1100*700*1020 |
| 10 | 0.4~1.0 | |||||
| 13 | 0.3~0.8 | |||||
| AA6-11A-AM | 11 | 8 | 0.6~1.6 | Rp3/4 | 340 | 1100*700*1020 |
| 10 | 0.6~1.4 | |||||
| 13 | 0.5~1.2 | |||||
| AA6-15A-AM | 15 | 8 | 1.0~2.4 | Rp1-1/4 | 470 | 1350*830*1200 |
| 10 | 0.8~2.1 | |||||
| 13 | 0.7~1.8 | |||||
| AA6-18A-AM | 18.5 | 8 | 1.2~3.0 | Rp1-1/4 | 540 | 1350*830*1200 |
| 10 | 0.9~2.4 | |||||
| 13 | 0.8~2.0 | |||||
| AA6-22A-AM | 22 | 8 | 1.5~3.7 | Rp1-1/4 | 550 | 1350*830*1200 |
| 10 | 1.2~3.0 | |||||
| 13 | 1.2~2.9 | |||||
| AA6-30A-AM | 30 | 8 | 1.9~4.7 | Rp1-1/2 | 740 | 1450*950*1300 |
| 10 | 1.5~3.7 | |||||
| 13 | 1.4~3.6 | |||||
| AA6-37A-AM | 37 | 8 | 2.7~6.8 | Rp1-1/2 | 740 | 1450*950*1300 |
| 10 | 1.9~4.7 | |||||
| 13 | 1.8~4.6 | |||||
| AA6-45A-AM | 45 | 8 | 3.2~8.0 | DN50 | 1320 | 1900*1500*1600 |
| 10 | 2.6~6.5 | |||||
| 13 | 2.1~5.5 | |||||
| AA6-55A-AM | 55 | 8 | 3.9~9.8 | DN50 | 1350 | 1900*1500*1600 |
| 10 | 3.1~7.7 | |||||
| 13 | 2.6~6.5 | |||||
| AA6-75A-AM | 75 | 8 | 5.2~13.1 | DN50 | 1780 | 2500*1600*1700 |
| 10 | 3.8~9.5 | |||||
| 13 | 3.6~9.0 | |||||
| AA6-90A-AM | 90 | 8 | 6.7~16.8 | DN65 | 1940 | 2500*1600*1700 |
| 10 | 5.0~12.6 | |||||
| 13 | 4.6~11.6 | |||||
| AA6-110A-AM | 110 | 8 | 8.0~20.0 | DN80 | 2700 | 2600*1850*1800 |
| 10 | 6.0~15.1 | |||||
| 13 | 4.8~12.1 | |||||
| AA6-132A-AM | 132 | 8 | 9.3~23.2 | DN80 | 2870 | 2600*1850*1800 |
| 10 | 7.6~19.0 | |||||
| 13 | 6.2~15.4 | |||||
| AA6-160A-AM | 160 | 8 | 11.3~28.2 | DN100 | 3580 | 3280*1880*2120 |
| 10 | 8.9~22.3 | |||||
| 13 | 7.6~19.1 | |||||
| AA6-185A-AM | 185 | 8 | 12.9~32.3 | DN100 | 3900 | 3280*1880*2120 |
| 10 | 10.6~26.5 | |||||
| 13 | 8.7~21.8 | |||||
| AA6-200A-AM | 200 | 8 | 14.2~35.6 | DN100 | 4280 | 3050*2000*2000 |
| 10 | 12.5~31.3 | |||||
| 13 | 9.8~24.5 | |||||
| AA6-220A-AM | 220 | 8 | 15.4~38.4 | DN100 | 5500 | 3050*2000*2000 |
| 10 | 13.4~33.5 | |||||
| 13 | 11.3~28.2 | |||||
| AA6-250A-AM | 250 | 8 | 17.1~42.6 | DN125 | 5800 | 3800*2100*2150 |
| 10 | 15.2~38.0 | |||||
| 13 | 13.3~33.3 | |||||
| AA6-280A-AM | 280 | 8 | 18.8~47.0 | DN125 | 6600 | 3800*2100*2150 |
| 10 | 17.1~42.6 | |||||
| 13 | 15.1~37.8 | |||||
| AA6-315A-AM | 315 | 8 | 20.9~52.3 | DN125 | 6900 | 3800*2100*2150 |
| 10 | 18.5~46.3 | |||||
| 13 | 17.0~42.4 | |||||
| AA6-355A-AM | 355 | 8 | 26.0~65.0 | DN125 | 7900 | 4500*2150*2250 |
| 10 | 20.7~51.7 | |||||
| 13 | 18.4~46.1 |
1.上述技術參數依據ISO1217，吸氣溫度：20℃；相對濕度：60%；吸氣壓力：0.1MPa。
2.除上述各機型：0.3MPa~1.6MPa參數選型，請接洽漢鐘銷售人員。
3.除標準電壓為380V，三相，50HZ，若有需求其他規格，請接洽漢鐘銷售人員。
4.各系列均備有水冷式機型，請接洽漢鐘銷售人員。
5.本公司持有所有規范之設計修改權利，最終參數以實際為準。
